一、什么是測溫式電氣火災監控探測器

DH-9709A型測溫式電氣火災監控探測器（以下簡稱探測器）是與電氣火災監控設備配套使用的產品，為二總線工作方式。探測器內置微處理器，支持電子編碼。

二、測溫式電氣火災監控探測器工作原理

探測器能夠對線纜或柜體的溫度在0°C～150°C范圍內實現實時監控，并將數據傳送至電氣火災監控設備。巡檢狀態時，探測器指示燈閃亮。當被監視部位溫度到達報警設定值時，探測器向電氣火災監控設備報警，得到確認后點亮指示燈以示報警。

三、測溫式電氣火災監控探測器的應用場景

廣泛用于危險品場所、高層建筑、公共場所及住宅樓宇的單元供電系統。

四、測溫式電氣火災監控探測器特點

1. 探測器報警溫度值在45°C～140°C范圍內任意值可設。

2. 探測器采用電子編碼方式，每個探測器都有唯一的地址編碼，現場編碼簡單、方便。

3. 通過電子編碼器和電氣火災監控設備均能實現報警溫度值設置，方便調試和維護。

4. 探測器和電氣火災監控設備采用無極性兩線制連接，布線簡便。

5. 內置高檔MCU，應用先進的火災判斷算法，具備強大的分析、判斷能力，在完成溫度監視的同時，還具備傳感器失效故障檢測功能，故障上報控制器，極大地提高了整個系統探測火災隱患的可靠性、實時性、準確性。

6. 熱電阻熱響應時間短，精度高；采用表面安裝方式，安裝方便。

7. 探測器主體采用導軌式安裝方式，方便布線；也可用螺釘通過固定孔來固定。

五、測溫式電氣火災監控探測器尺寸圖

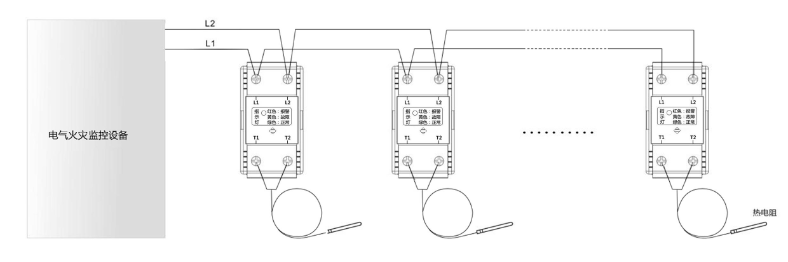

六、測溫式電氣火災監控探測器的接線方式

七、測溫式電氣火災監控探測器安裝方式

1. 按施工圖紙，將探測器卡上35mm標準導軌上（也可用2枚M3螺釘，通過圖6中標示的固定孔來固定探測器）；將熱電阻的兩個管型冷壓端子與探測器端子4、6（T1、T2）連接，將熱電阻的金屬頭固定到需測溫的線纜上。

2. 按施工圖紙上所標注的探測器地址號，使用編碼器對探測器編地址；報警溫度值應按現場的實際情況來設定。

3. 切斷電氣監控設備電源，按施工圖紙，將探測器正確連接。

4. 待全部產品安裝完畢，確認無誤后，接通電氣監控設備電源，進行自動登錄操作；自動登錄正常后，探測器綠色指示燈約12秒閃爍一次，表明探測器已開始正常工作。

八、測溫式電氣火災監控探測器施工注意事項

1. 報警溫度值應按現場的實際情況來設定。

2. 在同一總線回路中，探測器不可與其它設備使用相同地址，以免地址沖突。

3. 探測器的安裝應滿足相應安裝規范的要求，并保證探測器外殼完好無損。

4. 安裝、維護時注意安全，避免發生觸電事故。
